Petit article coup-de-gueule : ou comment vouloir faire trop d’économies peut coûter cher!

Un adaptateur USB 220V/5V, c’est toujours pratique pour alimenter un arduino ou autre montage pour lequel une batterie n’est pas pratique (consommation trop importante, flemme de maintenir une batterie bien chargée..).

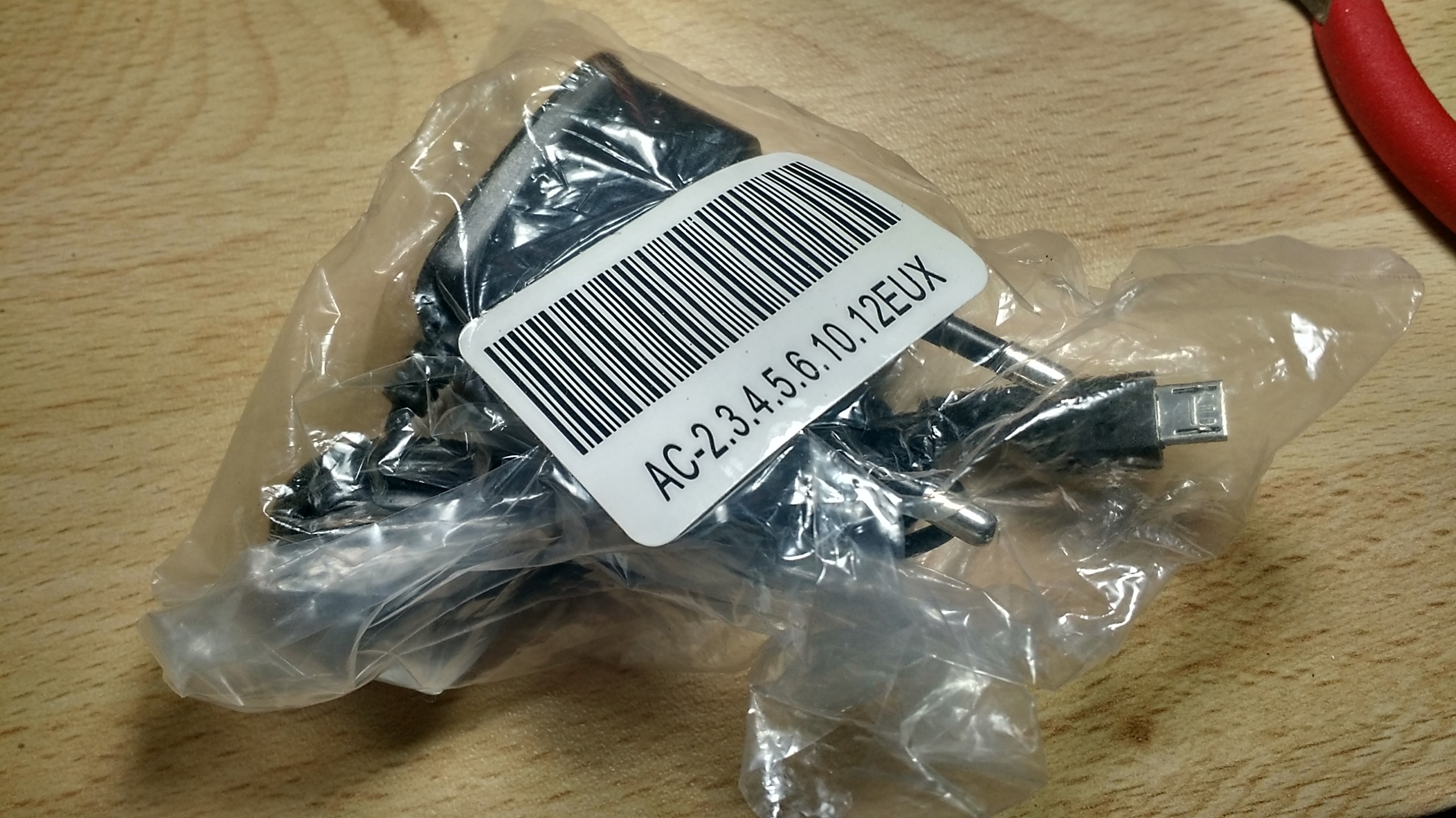

Fin 2014, je commande donc 5x adaptateurs, et tant qu’à faire les moins chers de l’un des sites sur lesquels j’ai l’habitude de commander. A l’époque, 12.05 € les 5, soit 2.41 € l’unité. Soit 2 pains au chocolat – ou 20, selon les sources ;).

Au moment ou ces lignes sont écrites (un peu plus de deux ans après l’achat mentionné), le court du chargeur low-cost a un peu monté, 3.12 € désormais. L’apparence extérieure n’a pas changé. J’espère que l’intérieur, lui, a changé. Mais pourquoi donc, oui, mais pourquoi?

L’extérieur

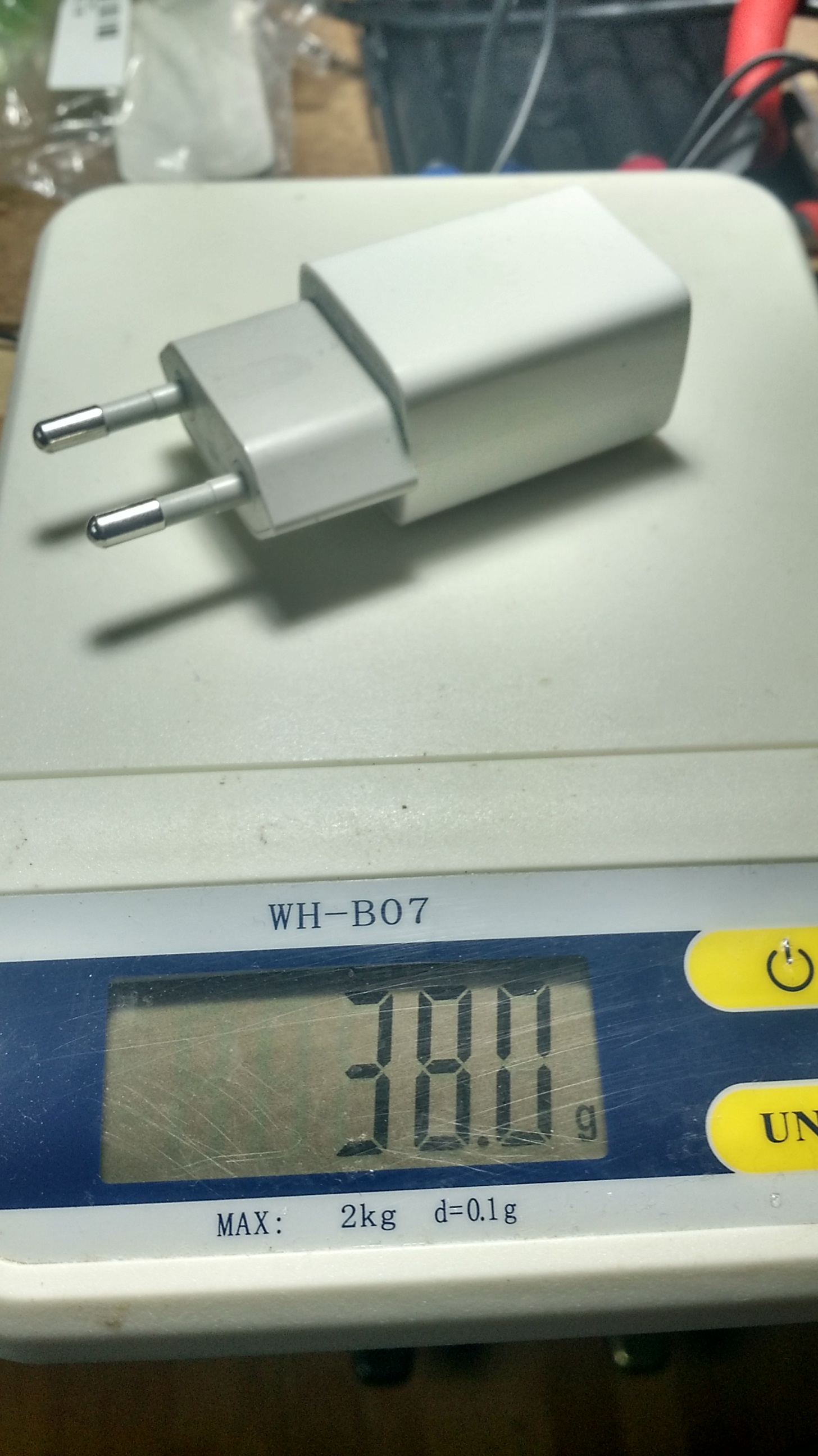

La première chose qui frappe, c’est le poids de la chose. C’est très léger.

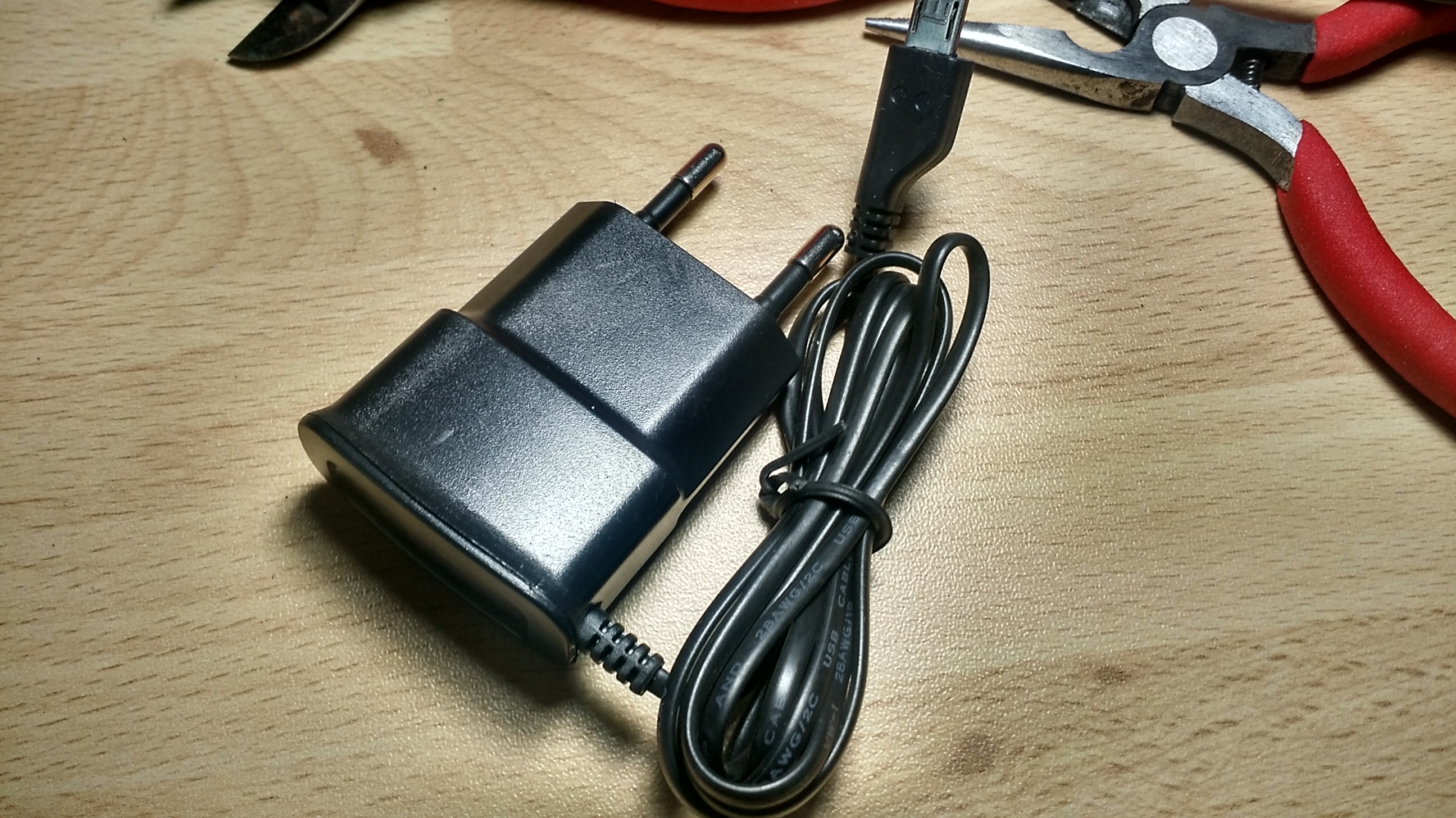

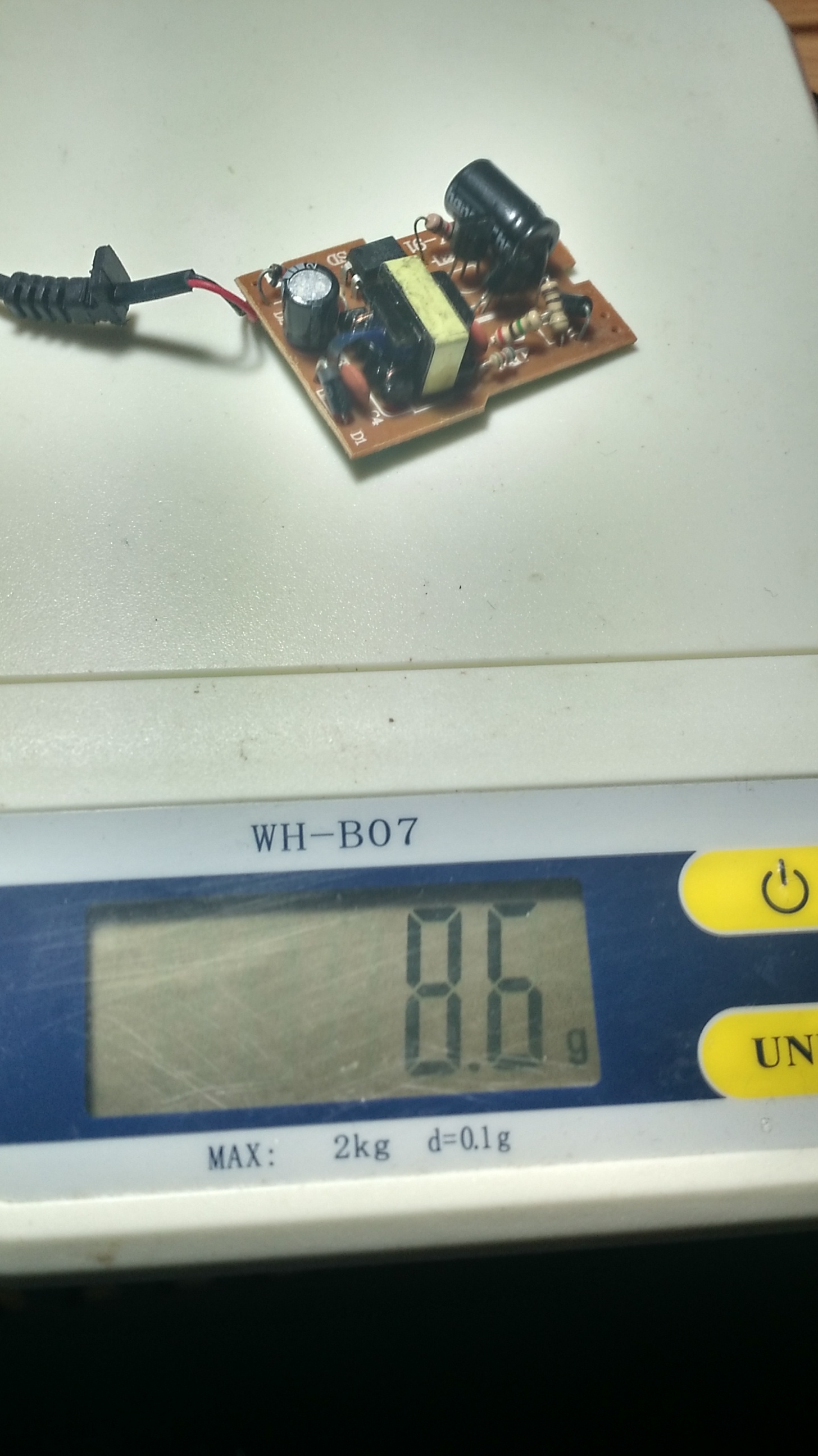

Et déshabillé, ça donne:

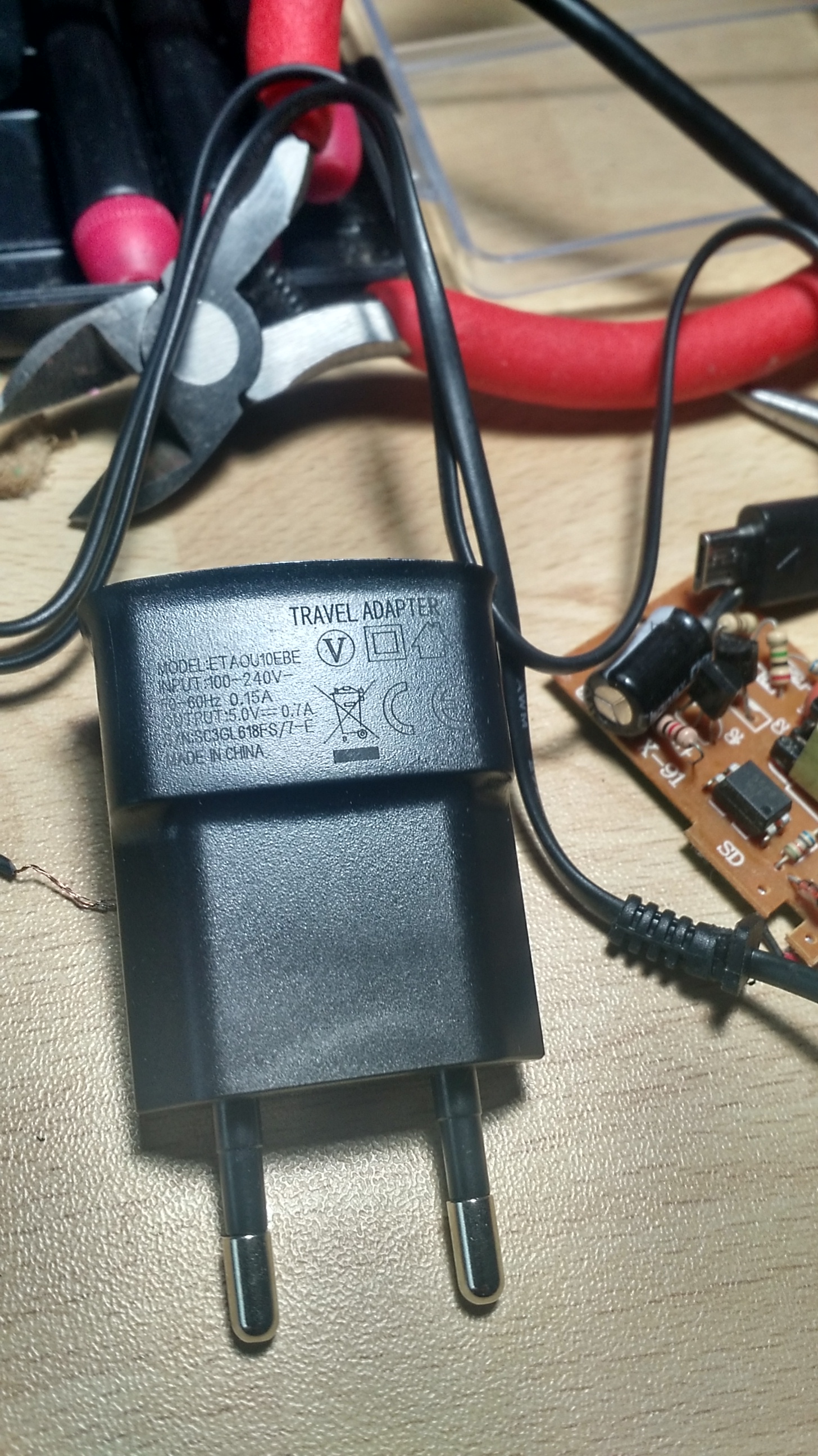

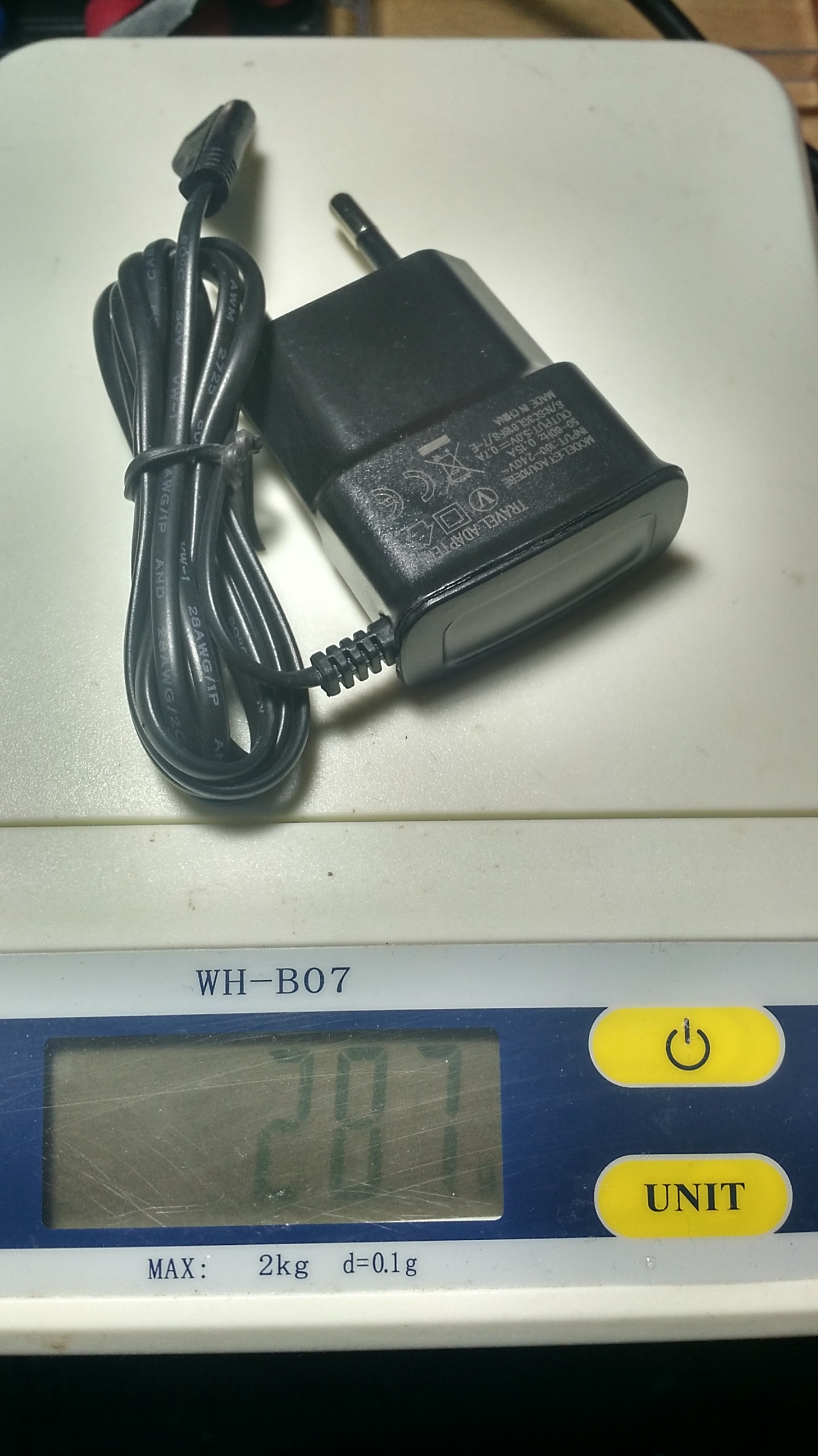

Et enfin, comparé à un chargeur fourni avec un téléphone relativement récent (moto X v2 de 2014):

Bon, très bien, c’est à la mode d’être léger… vraiment?

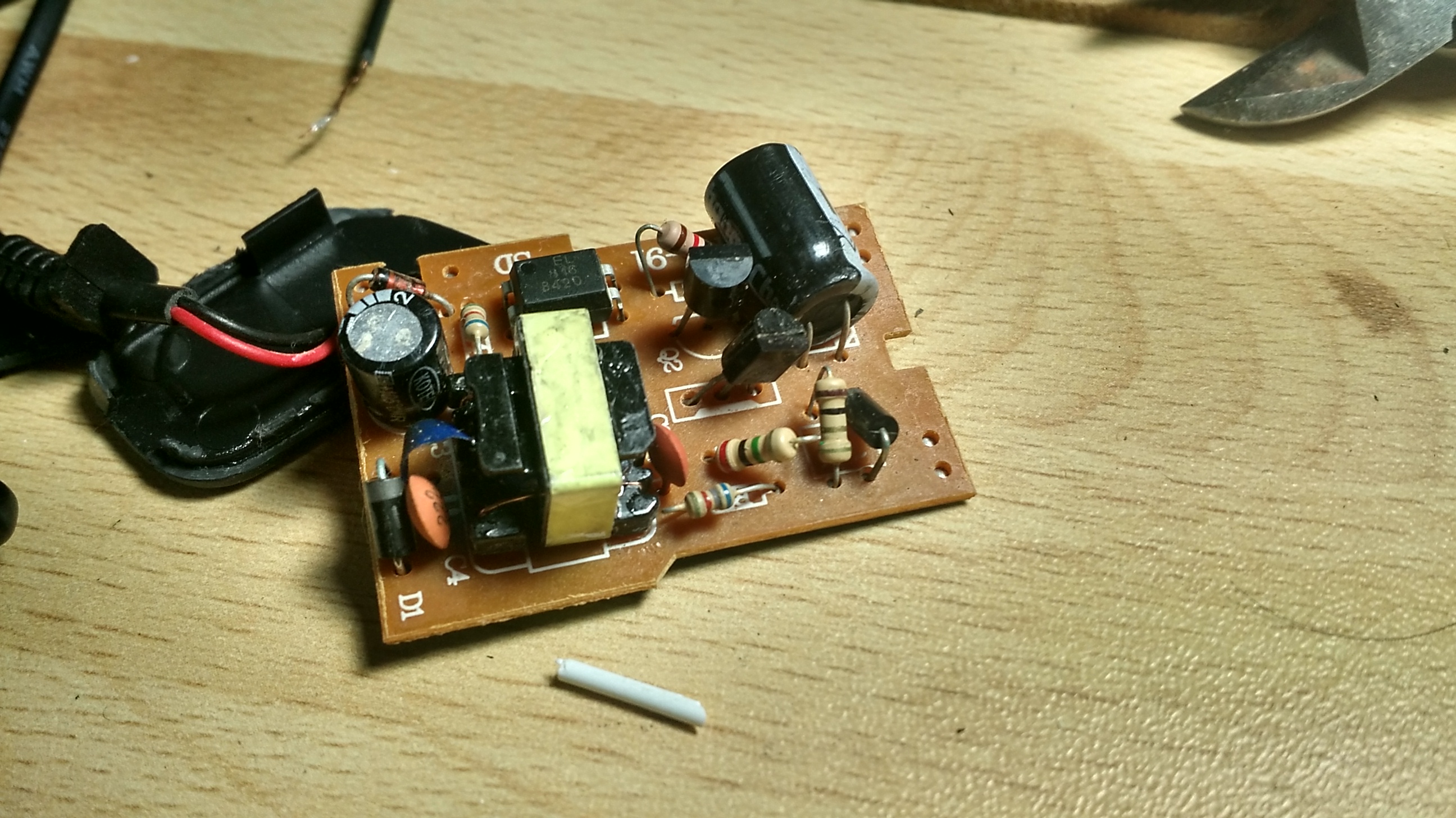

Ouvrons lui ses tripes

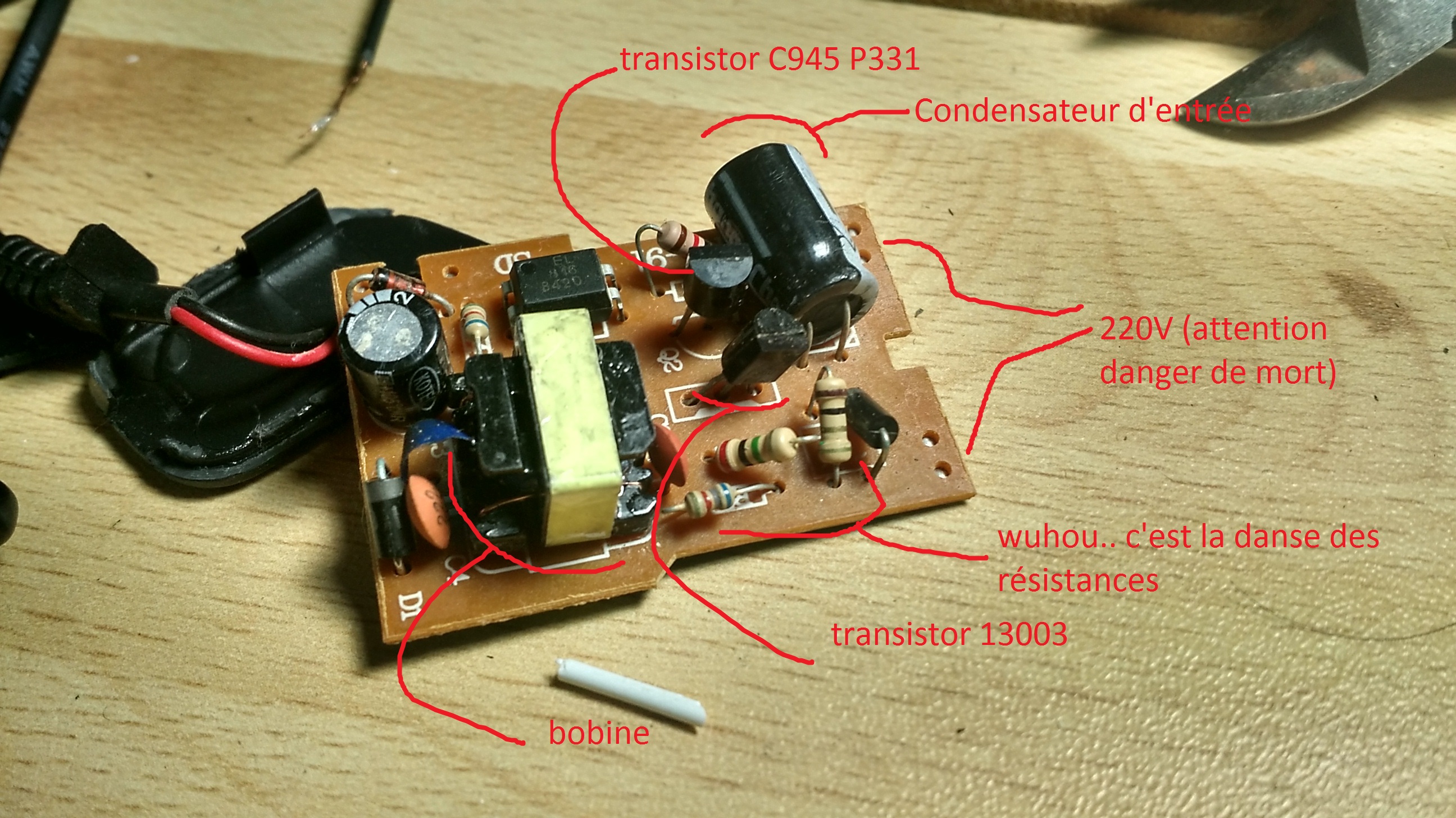

Avec une partie des sous-titres:

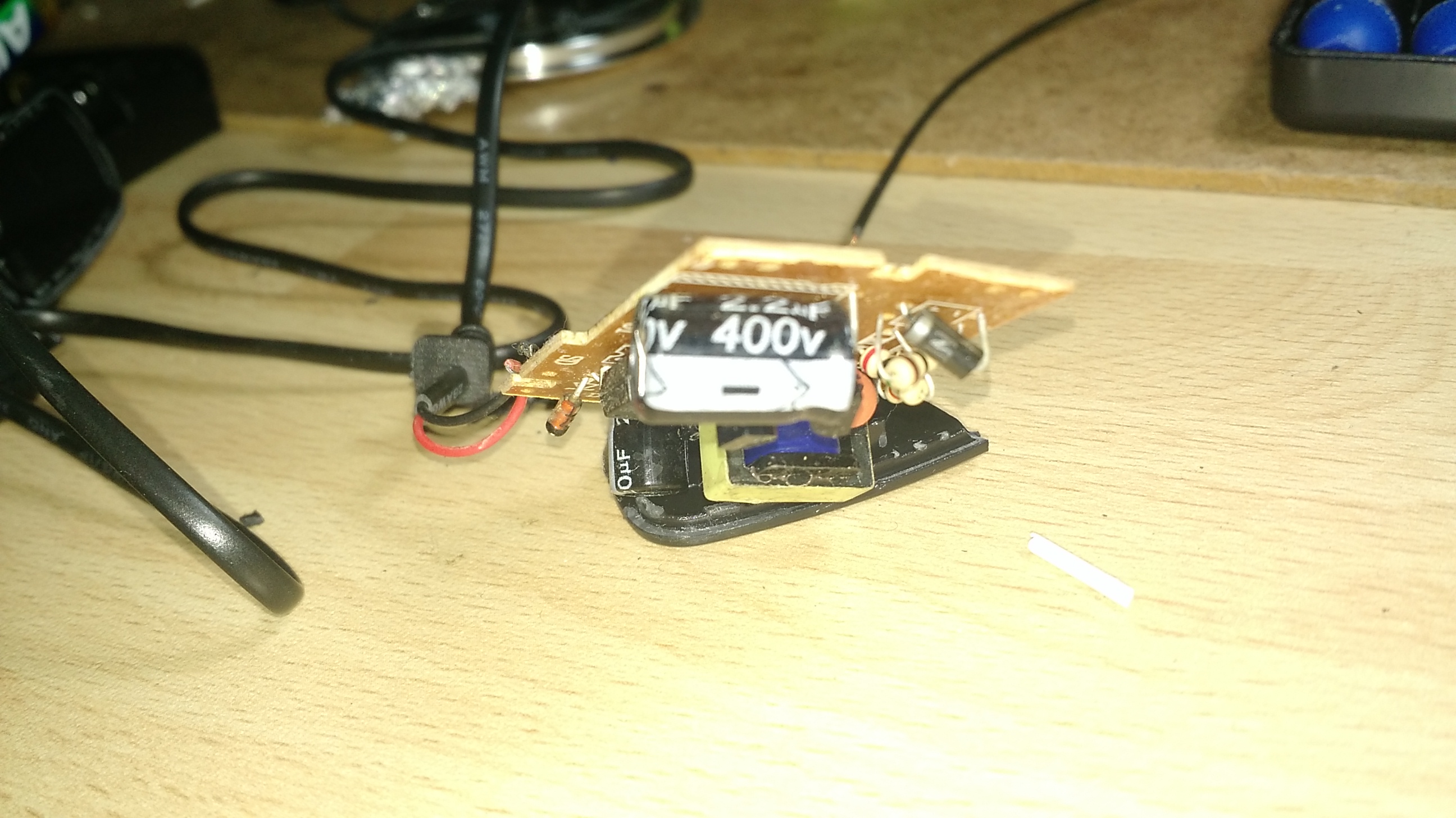

On a les 220V branché quasi-direct sur le condensateur de 400V/2.2uF (), par l’intermédiaire d’une résistance et d’une diode.

Le C945 P331 est un transistor (voir les specs ici), c’est à dire un interrupteur. On remarquera que la saturation max en courant sur le collecteur est donnée à 300mA. Pas énorme, surtout quand on se rappelle que l’USB 1/2 doit pouvoir faire passer du 500mA.

A l’occasion d’un article future, nous pourrons essayer de déterminer les valeurs théoriques du condensateur d’entrée et de filtrage (16V/20uF), pour les comparer aux valeurs employées ici. Qui sait, peut être pourrait-on être surpris?

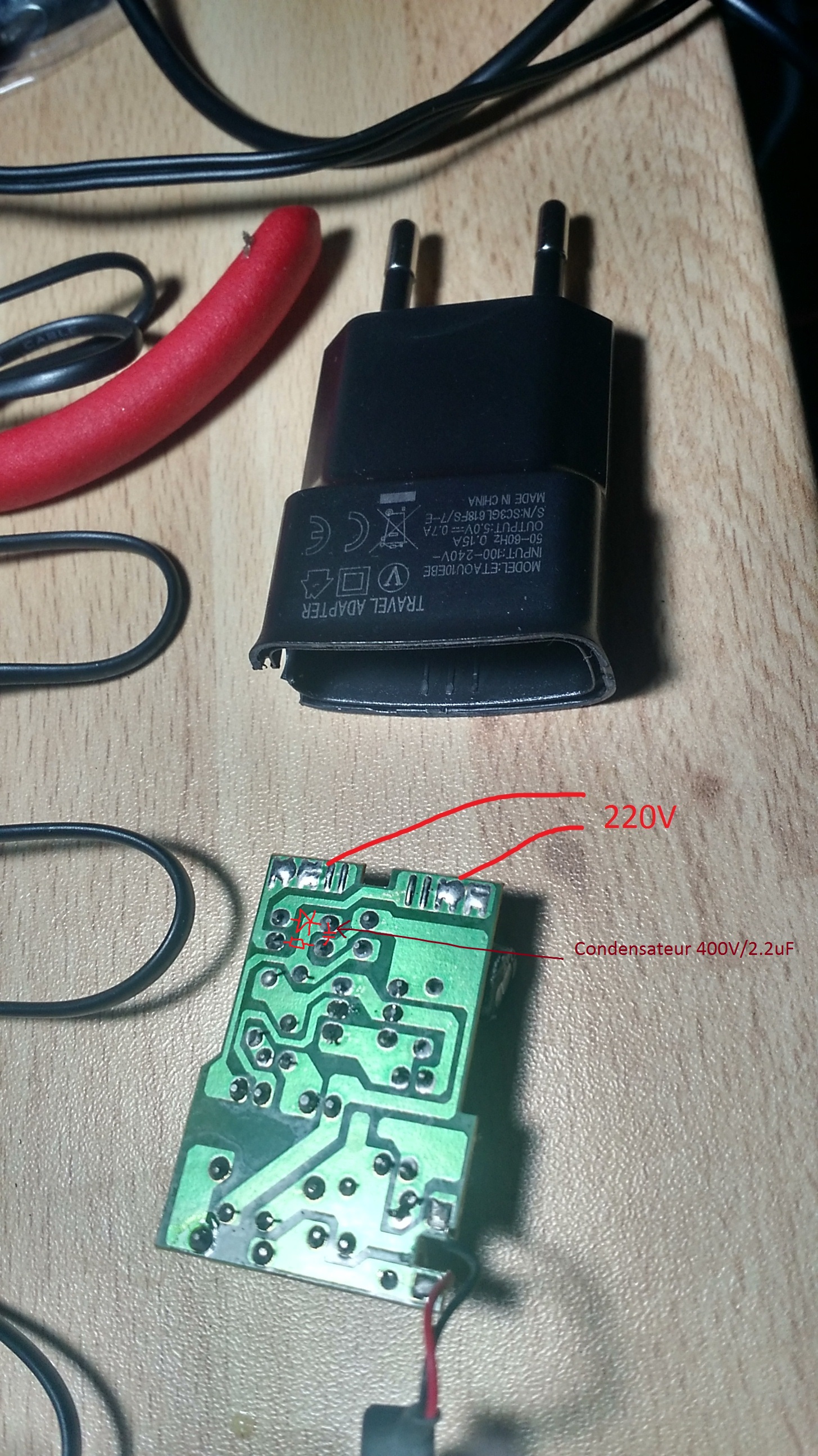

Il y a quoi derrière?



Aie!

Comme on peut le voir, on en peut pas dire que basses (5V) et hautes (220V) tensions soient séparées ici.. Mais surtout, les lignes phase et neutre sont séparées de moins d’un millimètre !! Une invitation aux arcs électriques, avec joyeusetés qui s’ensuivent (incendies, électrisation ou pire..). Surveiller son taux d’humidité devient alors vital.

Conclusion

Pour la petite histoire, le premier de ces adaptateurs que j’ai tenté de brancher au secteur, sans charge aucune, a provoqué un effet sonore inattendu, un grand boom.

Ce qui participé au repos des ses 4 camarades, jusqu’au dépecage pour cet article.

Je tiens tout de même à signaler que la boutique m’a remboursé l’intégralité des 12.05 € de cette commande. Je n’en n’ai pas recommandé pour constater l’évolution..

Si j’avais eu le cran de tester les autres adaptateurs, ou si ce moment arrive, alors il aurait été plaisant de vérifier la tenue en tension en montant la charge (le courant demandé).

Ah, chose intriguante, le pétard a bien l’inscription CE. Rassurant?
