Histoire de sortir des girons classico-traditionels des articles de ce blog, et parce que la liberté c’est important, voici un article issu d’une visite chez un bidouilleur de tous les extrêmes, que l’on nous appellerons dans ce cadre BleuDenBas, avec BleuDenHaut qui est également bidouilleur, non moins extrême, mais lui professionnel.
BleuDenBas n’en n’est pas à son coup d’essai en matière de bidouille facilement qualifiable de dangereuse, impliquant des effets physiques aux limites du grand public.
L’objectif était de pousser une matrice de LED donnée pour 100W.
Mon rôle d’un soir: prise de note pour témoigner d’une belle soirée.
La led. Le radiateur sous la led : Thermalright Macho Rev A, capable de dissiper 100W. Réhausseur de tension. Des blocs LiPo 3S et 4S 2350 mAh (25C), capable de débiter 58A sous 16.7V chacun.

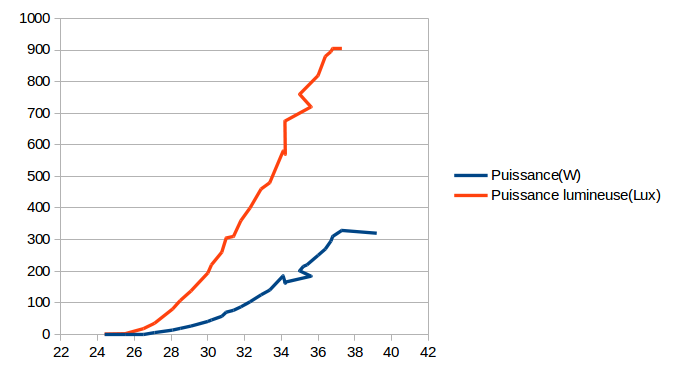

L’histoire, comptée chronologiquement sous forme d’un tableau:
| Tension infligée led(V) | Puissance(W) | Puissance lumineuse(Lux) | Annotation |
|---|---|---|---|
| 24.38 | 0 | 1 | |
| 25.5 | 0 | 2 | |
| 26.5 | 0.6 | 18 | ?:’Suffisant pour penser’ |
| 27.1 | 5.4 | 35 | |
| 28.08 | 13.4 | 80 | BDH:’j’en ai marre des haribos’ |
| 28.5 | 18.8 | 107 | |
| 29.08 | 26.1 | 137 | |
| 30 | 40.8 | 194 | |
| 30.20 | 45.3 | 220 | BDH:’******[ça] montre trop lentement’ |
| 30.76 | 57 | 260 | BDB’RAS’ |
| 31 | 70 | 305 | |
| 31.4 | 76 | 310 | |
| 31.8 | 87 | 360 | changement de 2 3S à 2 4S (lipo) |
| 32.3 | 103 | 400 | |
| 32.9 | 125 | 460 | BDB:’Ah ***.’ Limitation en courant? |
| 33.37 | 140 | 480 | |
| 34.1 | 185 | 580 | Une douce brise tiède. Ventilation du radiateur activée. Radiateur chaud. |
| 34.22 | 162 | 570 | Changement de rendement |
| 34.2 | 165 | 675 | repositionnement luxmètre |
| 35.62 | 184 | 720 | |
| 35 | 201 | 760 | BDB:’***! 200W.’. 31V aux bornes LiPo. |
| 35.2 | 215 | ? | Le régulateur semble en saturation en courant (10A) |
| 35.4 | 220 | ? | BDB:’Espèce de ***. Tu fais ***.’ (cassage de multimètre? eh non) |
| 36 | 250 | 819 | |
| 36.4 | 270 | 880 | |
| 36.7 | 295 | 895 | |
| 36.8 | 310 | 904 | |
| 37.3 | 329 | 904 | |
| 39.2 | 320 | ? |
